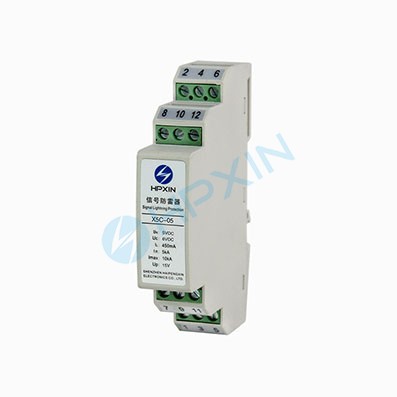

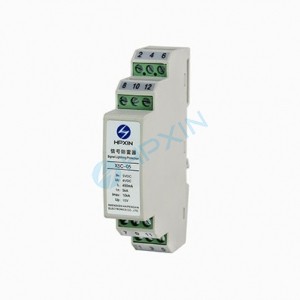

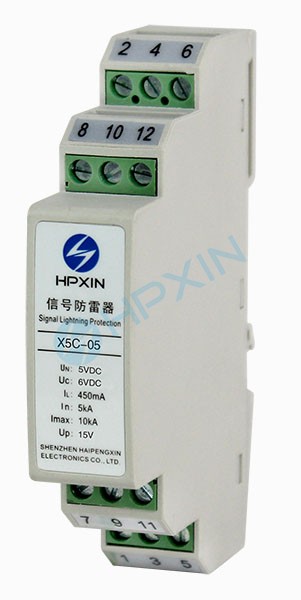

工控信號防雷器 X5C-05
工控信號防雷器
一、產品描述：
該產品主要應用四線共用懸浮地傳輸?shù)臄?shù)據總線及四線共用懸浮地傳輸?shù)墓た匦盘柧€的浪涌電壓防護。采用粗、細兩級防護，殘壓低，防護由信號線引入的感應雷或其它情況出現的瞬時過電壓，保護發、收信號器不會因雷擊或瞬時高壓而損壞。
二、產品特點：
1、懸浮地概念
2、適用電壓齊全
3、粗、細兩級防護
4、插入損耗低
5、殘壓低
6、響應速度快

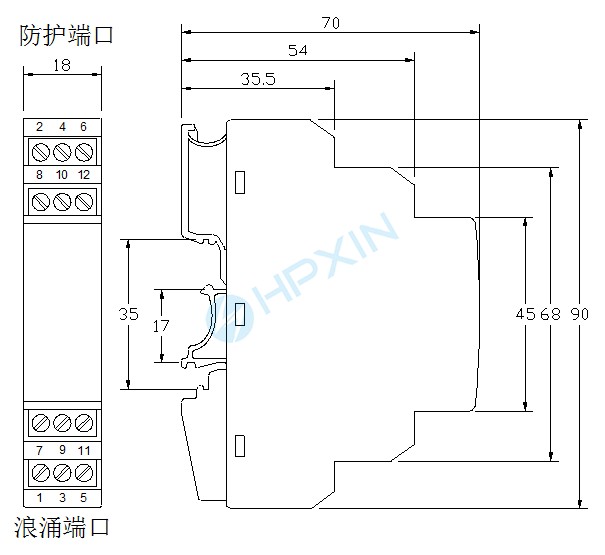

三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | HDC5-MH |
額定電壓Uo | 230VAC/400VDC |
最大持續運行電壓Uc | 460VAC/600VDC |
標稱放電電流In | 5kA（8/20ms） |
最大放電電流Imax | 10kA（8/20ms） |
電壓保護水平Up(In) | 1.5kV（5kA,8/20ms） |
直流短路分斷能力 | 30A/600VDC |
外殼材料 | PET+30%玻纖 |
阻燃等級 | UL94-V0 |
外觀顏色為 | PANTONE 426C |
告警口 | 正常常閉，異常常開 |
